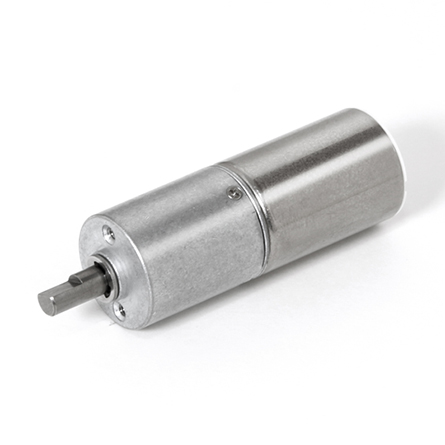

ギアヘッド P16遊星

P16遊星 製品詳細

P16遊星

製品仕様

減速比 － 1/4 1/16 1/24 1/64 1/96 1/144 1/256 1/384 1/576 1/864
定格トルク ｍN・ｍ 73.5 110.3 110.3 127.5 127.5 127.5 147.1 235.4 353.0 470.7
出力軸ラジアルガタ ｍｍ 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30
出力軸スラストガタ ｍｍ 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
最大効率（参考値） ％ 85 72 72 61 61 61 52 52 52 52
段数 － 1 2 2 3 3 3 4 4 4 4
ギアヘッド全長 L mm 12.1 16.2 16.2 19.3 19.3 19.3 22.4 22.4 22.4 22.4
回転方向 － = = = = = = = = = =

対応可能項目

A16
