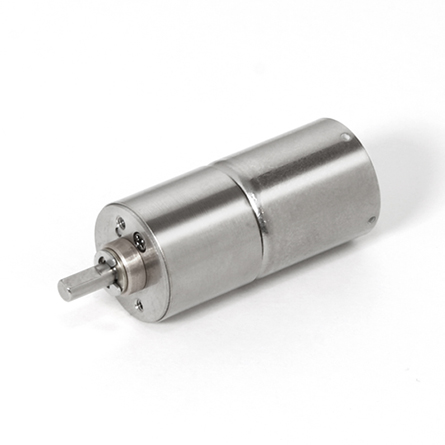

ギアヘッド P16平歯

P16平歯 製品詳細

P16平歯

製品仕様

減速比 － 1/15 1/30 1/50 1/75 1/100 1/150
定格トルク ｍN・ｍ 10 20 20 30 30 30
出力軸ラジアルガタ ｍｍ 0.05 0.05 0.05 0.05 0.05 0.05
出力軸スラストガタ ｍｍ 0.30 0.30 0.30 0.30 0.30 0.30
最大効率（参考値） ％ 65 65 59 59 59 59
段数 － 4 4 5 5 5 5
回転方向 － = = ≠ ≠ ≠ ≠

対応可能項目

A16

外形図・特性図・CADデータ　ダウンロード

外形図
カタログダウンロード

◀ この製品を含んだカタログ資料をご覧になりたい方

お問い合わせ

◀ 製品詳細・サンプル希望など、直接お問い合わせされたい方
