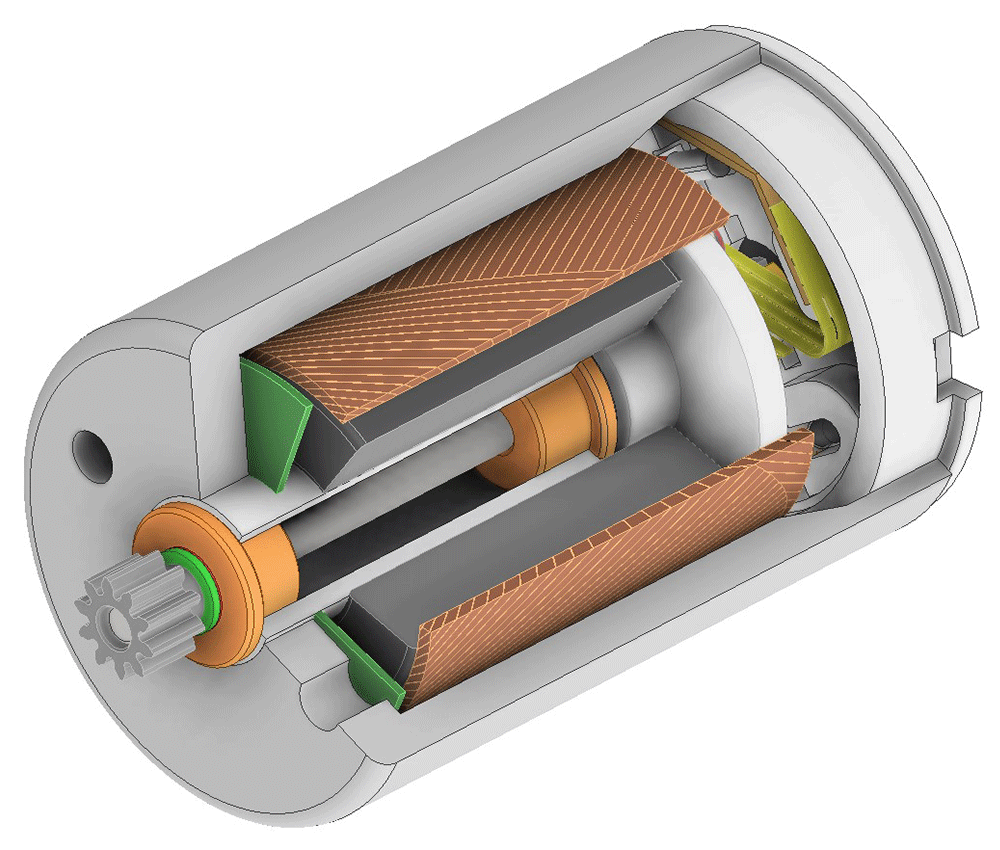

コアレスモータとは、コイルの内側に鉄芯（コア）を持たない構造のモータを指します。一般的なモータと異なり、回転子（ローター）に鉄芯がないため重量を軽くでき、高速回転時の応答性に優れています。また、鉄芯が ない分コギング（回転時の引っかかり感）が少なく、安定した回転特性を得られるのも大きな特徴です。
●小型で軽量
鉄心を持たないため、重量が軽い。
●優れた制御性
ロータが軽量でイナーシャが小さくなるため、ロータの機械的時定数を小さくできます。その結果、素早い起動、停止が可能になり優れた応答性を発揮することができます。
●スムーズな機動力（コギングレス）
一般的なモータは鉄心(コア)を有しております。この鉄心が永久磁石に引き付けられることによりモータ駆動状態ではトルクリップル、無通電状態ではコギングトルクといった類のトルク脈動が発生します。
このようなトルク脈動は、電子機器においては狙った動作をさせることができない原因の一つとなりえます。
これに対してコアレスモータは、鉄心(コア)が無い構造となっているためトルク脈動がほとんどないため滑らかに回転します。
●高効率で省エネルギー
鉄心を持たないことにより磁石との間に鉄損が生まれず、高効率なモータとなるため消費電流を低く抑えることができます。
したがって、バッテリー駆動の製品においてバッテリーの長寿命が実現可能となります。
●巻き線技術
モータの特性を決める上では、強力なマグネットを使用することに加え、マグネットに寄与する巻線の形状が極めて重要になります。
タキロンシーアイでは複数のコイル巻線技術を有しており、省スペースかつ高効率で電気的エネルギーを機械的エネルギーへと変換することを強みとしています。
●貴金属ブラシ、カーボンブラシ
貴金属ブラシは、導電性が高く低電圧でも動作が可能なためタキロンシーアイでは貴金属ブラシを多く採用しております。
カーボンブラシは、モータのON/OFFが激しい動作等、比較的大きい電流が流れる用途に採用できます。
また、ブラシ付モータは回転時に整流子(コミュテータ)とブラシが接触する仕組みのため負荷が大きい動作では大電流が発生します。
このような大電流への対策としてコンデンサを追加するといった対策も可能ですので動作に関してはぜひご相談下さい。
●低電圧起動
当社の小型モータは低電圧でモータを起動させることが可能なので、スマホのNFCなどの非接触給電によっても小型機器の動作が実現できます。
最低1.0Vで起動可能なモデルも取り揃えており、お客様のご希望に合わせた低電圧での特性検討も可能です。
ブラシレスの方が長寿命になる傾向です。1つの要因としてはブラシレスモータはブラシがないためです。
コアードモータは一般的にコアレスモータよりも安価です。コアレスモータは即応性、省電力に優れており、その実現のために製造コストが高くなります。
はい、当社ではお客様のニーズに合わせたカスタム設計が可能です。詳細な仕様をお知らせいただければ、最適なソリューションをご提案いたします。
使用条件によりますが、一般的には数百時間から数千時間の寿命があります。
コアレスモータについては20,000r/min、ブラシレスモータについては40,000r/minが目安になります。
手術支援ロボット、ドローン、半導体製造装置、分析装置、電子錠、ポンプ等、精密機器や、省電力を必要とするアプリケーションに適しています。
一般的に80%以上の高効率を誇りますが、モデルによって異なります。
コアレスモータはDC1.0Vから可能です。
現時点では対応実績はありません。
直径φ4～22mmまでラインナップしております。重量はモデルによって異なりますが、0.5～80g程度になります。
サンプル提供が可能です。詳細はお問い合わせください。
カスタム対応のため部品発注に時間が掛かるため納期は3か月を見込んでいますが、部品在庫や製造スケジュール次第では1か月以内に納入可能です。
実績としては周囲温度-40℃から+60℃の範囲で動作しますが、モデルによって異なります。
PWM制御や電圧制御など、さまざまな制御方法でご使用いただいております。
標準は40dB以下となり低騒音になります。
モータ外径を使用した取付やモータ取付面を使用した固定などに対応しております。
電話やメールでのサポートが可能です。また、ご相談内容により、現地でのサポートを提供するこができる場合もあります。
発注数量により価格は大きく変動しますが、製品によっては100個からの受注が可能です。
すべて受注生産ですが、提供できる場合もあります。お問い合わせください。
当社の生産拠点は日本国内および中国です。
モータ製品の欧州の化学品規制REACHやRoHS指令などは、お客様の要望に応じて対応しております。
主要製造拠点の上海希愛化成電子有限公司はISO9001とISO14001を取得しています。他の拠点では取得していません。
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A4-102-01 | 4 | 10.2 | 1.0 | 16750 | 14.2 | 42 | 0.0103 | 17.3 | 0.00453 | |||
| 対応可能項目 | リードピン リード線 | |||||||||||
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A4-102-02 (振動型) | 4 | 10.2 | 1.3 | 9500 | - | - | 0.0121 | - | - | |||
| 対応可能項目 | リードピン リード線 | |||||||||||
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A6-120-01 | 6 | 12.0 | 1.3 | 9000 | 20 | 93 | 0.0789 | 28.7 | 0.0186 | |||
| 対応可能項目 | リード線 | |||||||||||
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A6-120-02 (振動型) | 6 | 12.0 | 1.3 | 6000 | - | - | 0.125 | - | - | |||
| 対応可能項目 | リード線 | |||||||||||
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A12-155-01 | 12 | 15.5 | 4.8 | 19400 | 40 | 747 | 1.58 | 59.1 | 0.803 | |||
| 対応可能項目 | ギアヘッド リードピン リード線 アース端子 | |||||||||||
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A12-181-01 | 12 | 18.1 | 9.0 | 8860 | 5 | 138 | 1.24 | 65.6 | 0.289 | |||
| 対応可能項目 | ギアヘッド リードピン リード線 アース端子 | |||||||||||
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A12-215-01 | 12.4 | 21.5 | 6.0 | 5820 | 4 | 211 | 1.99 | 74.3 | 0.304 | |||
| 対応可能項目 | ギアヘッド リードピン リード線 アース端子 | |||||||||||
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A12-215-02 | 12.4 | 21.5 | 4.8 | 17000 | 30 | 2341 | 6.15 | 78.6 | 2.74 | |||
| 対応可能項目 | ギアヘッド リードピン リード線 アース端子 | |||||||||||
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A12-248-01 | 12.4 | 24.8 | 7.4 | 16800 | 15 | 3083 | 12.8 | 86.5 | 5.65 | |||
| 対応可能項目 | ギアヘッド リードピン リード線 アース端子 | |||||||||||
 | 機種名 | 外径 | 長さ | 印加電圧 | 無負荷 | 起動 | 最大 | 製品詳細 ▶ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 回転数 | 電流 | 電流 | トルク | 効率 | 出力 | |||||||
| A12-308-01 | 12.4 | 30.8 | 11.1 | 18000 | 25 | 3868 | 22.5 | 84.6 | 10.6 | |||
| 対応可能項目 | ギアヘッド リードピン リード線 アース端子 | |||||||||||
